Une tache d’huile sous la voiture, une odeur de brûlé après un long trajet ou un embrayage qui patine sans raison apparente : les symptômes d’une fuite de joint spi sont souvent discrets avant de devenir critiques. Cette pièce circulaire, bien que peu coûteuse, assure l’étanchéité entre les parties mobiles et fixes de votre moteur ou de votre boîte de vitesses. Ignorer un suintement expose vos composants à une dégradation rapide et, à terme, à une casse moteur majeure par défaut de lubrification.
A ne pas manquer : on vous a préparé Checklist diagnostic et remplacement joint spi — c’est gratuit, en fin d’article.
Identifier l’origine de la fuite : entre huile moteur et huile de boîte
Le diagnostic commence par une observation minutieuse. Parce que le joint spi, ou joint à lèvre, se situe aux extrémités des arbres rotatifs, il se trouve souvent à la jonction entre deux organes mécaniques. La confusion est fréquente entre une fuite provenant du vilebrequin, impliquant l’huile moteur, et une fuite issue de l’arbre primaire de la boîte de vitesses.
Les signes qui ne trompent pas sous le véhicule
Une fuite de joint spi de vilebrequin côté volant moteur se manifeste par un écoulement à la jonction entre le bloc moteur et la cloche d’embrayage. L’huile moteur est souvent noire, chargée en particules de carbone, et dégage une odeur de combustion. À l’inverse, l’huile de boîte de vitesses est plus claire, plus visqueuse et possède une odeur de soufre très forte. Si votre embrayage patine alors que le disque est récent, l’huile a probablement contaminé les garnitures, rendant le remplacement de l’embrayage nécessaire en plus de la réparation du joint.
Le test du papier absorbant et l’inspection des pastilles
Pour confirmer la source, nettoyez la zone au nettoyant frein. Après quelques kilomètres, utilisez du papier absorbant pour localiser le point de départ exact du suintement. Ne condamnez pas le joint spi trop vite : sur certains blocs moteurs, les pastilles de sablage ou les bouchons de galeries d’huile situés à proximité présentent parfois des micro-fissures. Un examen à la lampe torche, voire à l’endoscope pour les zones confinées, permet d’éliminer ces causes annexes avant d’entamer un démontage lourd.
Pourquoi votre joint spi fuit-il ? Les causes mécaniques profondes
La durée de vie théorique d’un joint spi se situe entre 100 000 et 150 000 kilomètres. De nombreux facteurs précipitent néanmoins sa défaillance. Comprendre pourquoi la lèvre d’étanchéité ne remplit plus son rôle évite que la nouvelle pièce ne subisse le même sort rapidement.
L’usure naturelle et la cristallisation du caoutchouc

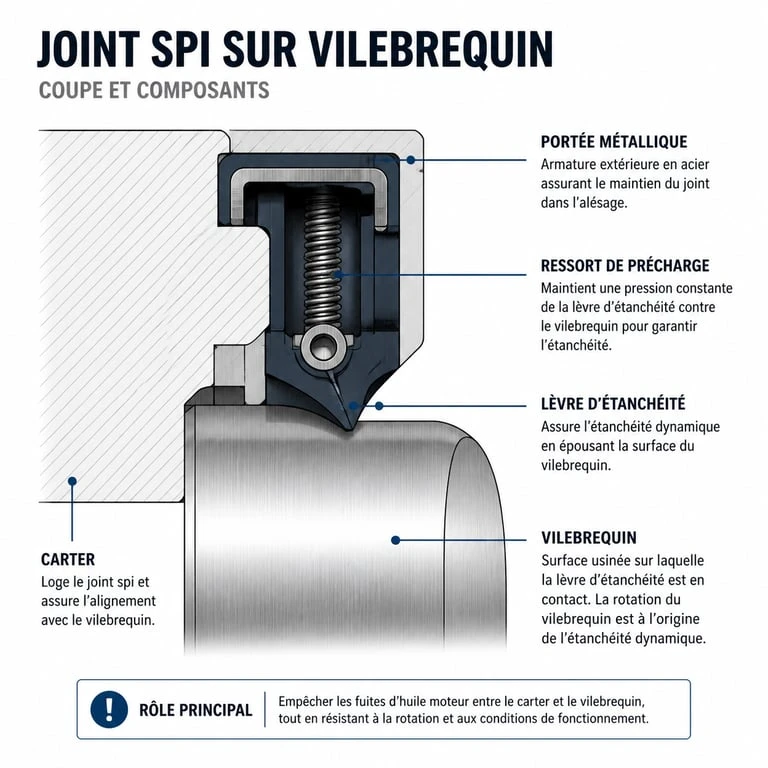

Le joint spi se compose d’une armature métallique recouverte d’un élastomère, souvent du Nitrile ou du Viton. Avec le temps et les cycles thermiques, le caoutchouc perd sa souplesse. Il durcit et finit par se craqueler. Une fois cristallisée, la lèvre n’épouse plus parfaitement les micro-mouvements de l’arbre en rotation. L’étanchéité dynamique est rompue, laissant passer un filet d’huile qui s’accentue avec la pression interne du carter.
Le jeu latéral du vilebrequin : l’ennemi invisible
La précision mécanique est ici déterminante. Un joint spi ne fuit pas toujours à cause de sa propre défaillance. Le vilebrequin possède une tolérance de mouvement longitudinal, appelée jeu latéral. En temps normal, ce jeu doit être compris entre 0,07 et 0,15 mm au maximum. Si les cales latérales du moteur sont usées, le vilebrequin bouge d’avant en arrière de manière excessive. Ce mouvement parasite martèle la lèvre du joint spi, qui n’est pas conçue pour absorber de tels déplacements. Installer un joint neuf sur un moteur présentant un jeu latéral hors tolérance est une solution temporaire qui se soldera par une nouvelle fuite très rapidement.
Considérez le joint spi comme un élément de précision naviguant sur une surface rotative. Pour assurer sa mission, il doit rester stable malgré les vibrations du moteur. Si l’axe présente la moindre micro-rayure ou une ovalisation, la lèvre d’étanchéité se déchire contre ces aspérités invisibles à l’œil nu. La piste de frottement est donc essentielle : un joint neuf posé sur une surface marquée ne tiendra pas plus de quelques milliers de kilomètres.
La réparation : au-delà du simple remplacement de la pièce
Remplacer un joint spi demande de la rigueur, car la moindre erreur au montage garantit une fuite immédiate. La propreté est le maître-mot de cette intervention.
Choisir entre simple lèvre et double lèvre
Le marché propose différents types de joints. Le modèle à simple lèvre assure l’étanchéité primaire. Le joint à double lèvre possède une lèvre supplémentaire, appelée pare-poussière. Cette dernière est recommandée pour les véhicules évoluant dans des environnements poussiéreux ou pour les sorties de boîte de vitesses. Elle empêche les impuretés extérieures d’abraser la lèvre d’étanchéité principale. Privilégiez toujours des marques de première monte, comme Elring, Corteco ou Victor Reinz, pour garantir la qualité de l’élastomère.
La préparation de la portée du joint
Avant d’insérer le nouveau joint, inspectez l’état de l’arbre. Si une gorge est creusée dans le métal à l’endroit où frottait l’ancien joint, le nouveau ne pourra pas assurer l’étanchéité. Deux solutions s’offrent alors au mécanicien : décaler légèrement la position du nouveau joint de 1 ou 2 mm pour que la lèvre porte sur une zone saine, ou utiliser une frette de réparation. Cette fine bague en inox recouvre la portée usée pour offrir une surface parfaitement lisse.
| Composant à vérifier | Tolérance / État requis | Action si hors cote |
|---|---|---|
| Jeu latéral vilebrequin | 0.07 à 0.15 mm | Remplacer les cales de jeu latéral |
| Portée de l’arbre | Aucune rayure perceptible à l’ongle | Pose d’une frette de réparation |
| Logement du joint | Parfaitement propre et dégraissé | Nettoyage au solvant non gras |
| Planéité volant moteur | Pas de bleuissement ou micro-fissures | Resurfaçage ou remplacement |
Prévenir la récidive : les réflexes de mécanicien expert
Une fuite qui revient après un changement de joint est le cauchemar de tout propriétaire. Souvent, la cause n’est pas la pièce elle-même, mais les conditions environnantes négligées lors du remontage.
L’importance du sens de montage et du graissage
Un joint spi se monte toujours avec le ressort, côté concave, dirigé vers le fluide qu’il doit retenir, soit l’intérieur du moteur. Lors de l’insertion, protégez la lèvre contre les cannelures ou les angles vifs de l’arbre. L’utilisation d’un guide technique ou d’un tour de ruban adhésif lisse sur les zones tranchantes est une astuce indispensable. Bien que le pourtour extérieur du joint doive être monté à sec, la lèvre interne doit être légèrement lubrifiée avec de l’huile moteur propre pour éviter une brûlure au premier démarrage, avant que la pression d’huile ne prenne le relais.
Contrôler la pression interne du carter
Parfois, le joint spi est la victime collatérale d’une surpression dans le bas moteur. Si le système de reniflard, ou valve PCV, est bouché, les vapeurs d’huile ne sont plus évacuées. La pression monte dans le carter et cherche le chemin de moindre résistance, souvent la lèvre du joint spi. Avant de remplacer un joint qui fuit de manière répétée, vérifiez que le circuit de recyclage des vapeurs d’huile est parfaitement libre. Une simple durite pincée suffit à transformer un joint neuf en passoire en quelques heures de fonctionnement.
Enfin, le contrôle du niveau d’huile à chaud après l’intervention est crucial. Une quantité excessive d’huile augmente la pression sur les joints. La mécanique de précision ne supporte pas l’approximation : chaque détail, de la propreté du plan de joint au contrôle du jeu latéral, contribue à la longévité de votre moteur. Une veille régulière sous le châssis reste votre meilleure alliée pour détecter les prémices d’une fuite et intervenir avant que le simple suintement ne se transforme en avarie coûteuse.
